Станция за контрол TM-50.51

Станция за контрол
TM-50.51

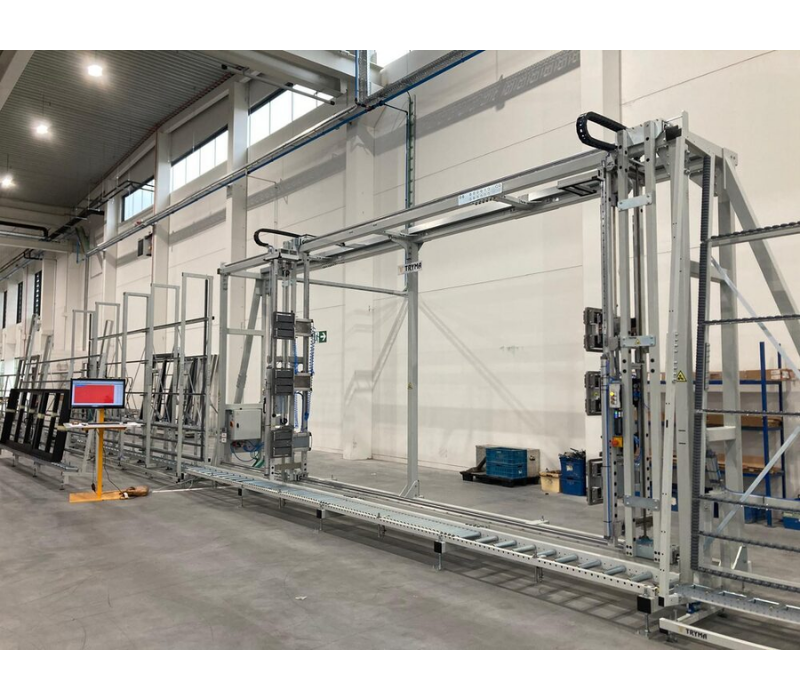

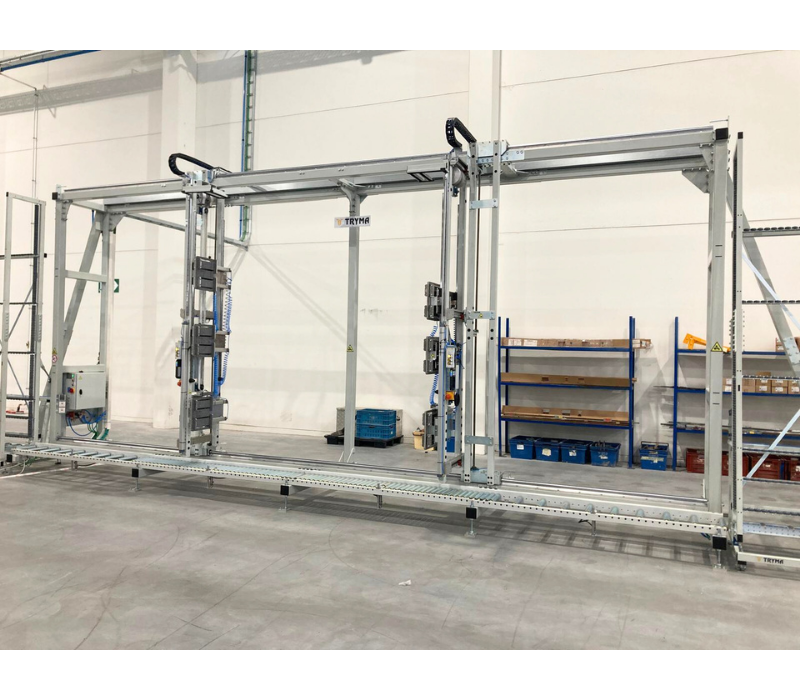

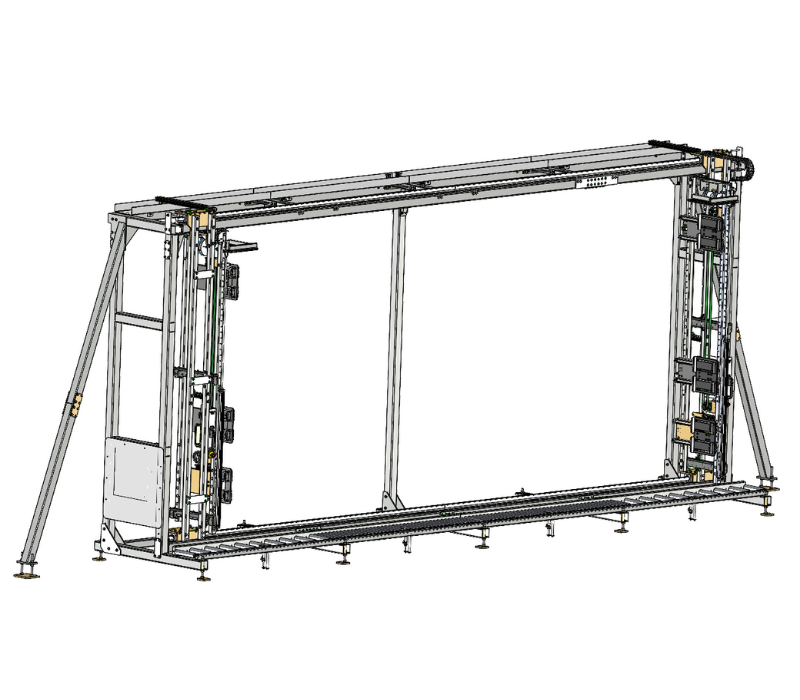

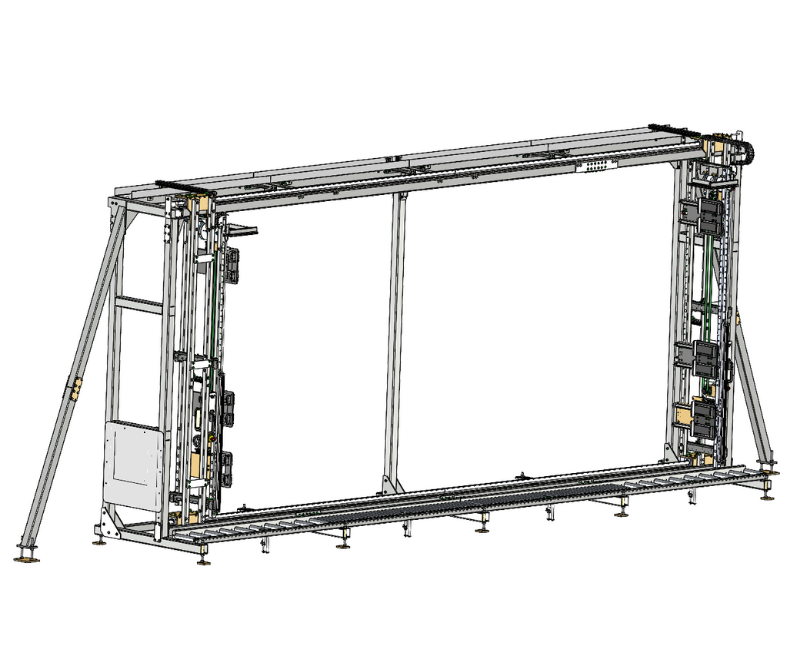

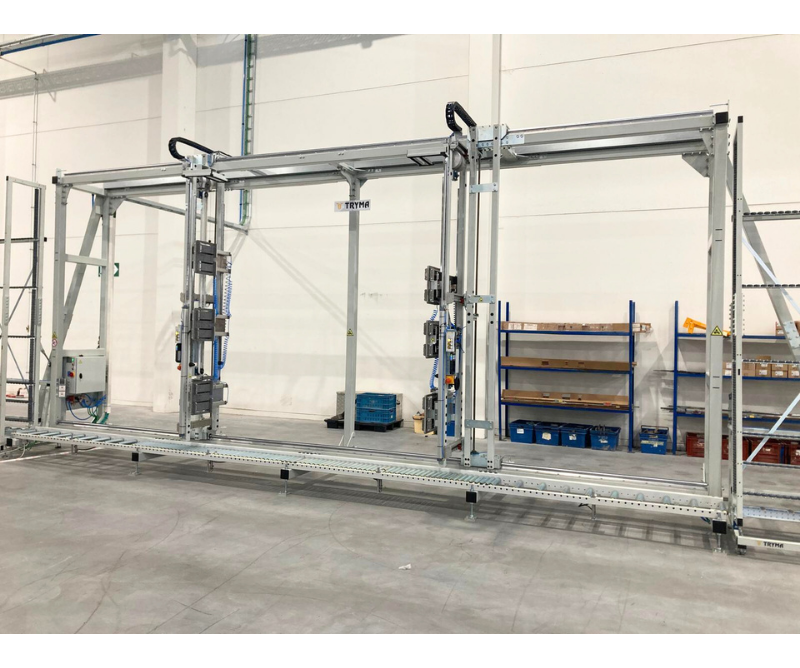

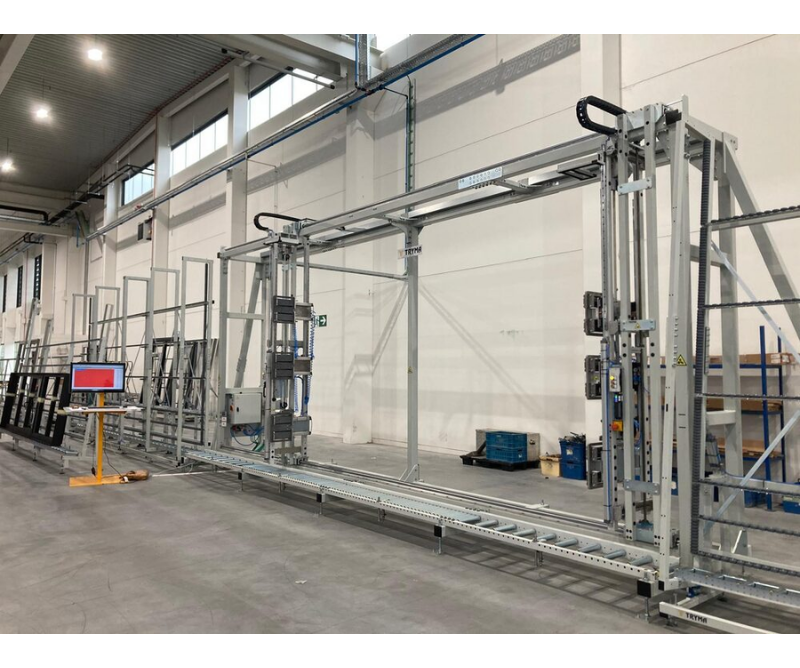

Вертикална монтажна станция за крайна проверка на елементите

  • Ръчно подвижна затягаща греда от лявата и дясната страна
  • Двете затягащи греди могат да се прибират за свободно преминаване
  • Максимална дебелина на профила за преминаване 250 mm
  • Максимален затягащ обхват на елементите до 6.000 x 3.000 mm (ШxВ)
  • Електрически връзки за тестване на електрически брави за врати и др.
  • Отваряне и проверка на елементите от двете страни благодарение на отворената конструкция

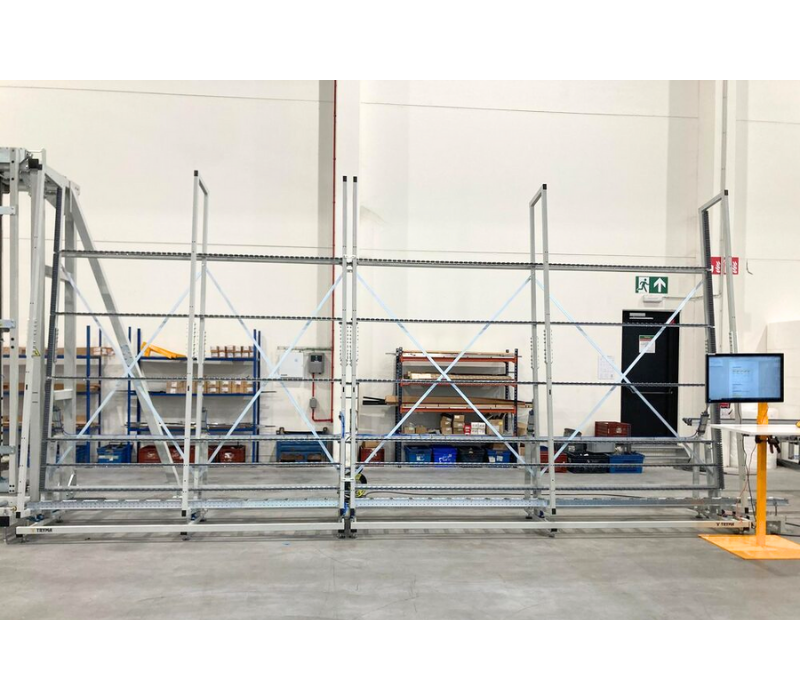

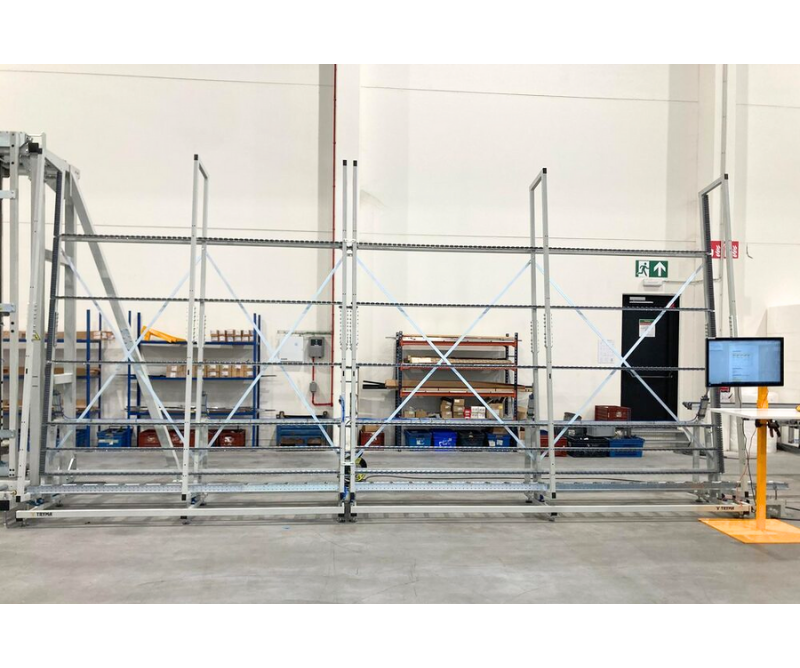

От лявата страна на контролната станция може да бъде монтирана входна ролкова транспортна линия с накланяща система от 83° до 90° за предаване на елемента към контролната станция. Дясната страна на елемента се затяга пневматично с дясната затягаща греда. След това елементът се премества ръчно към средата на контролната станция. След това лявата страна на елемента се затяга с лявата затягаща греда. Двете затягащи греди могат да се прибират назад, така че да е възможно свободното преминаване на елементите. Всяка от затягащите греди е оборудвана с 3 пневматични скоби за затягане на елемента.

Beckhoff PLC за управление на скобите гарантира оптимална безопасност на оператора. Долното затягане е фиксирано. Средното затягане се регулира ръчно. Горното затягане може да се премества чрез ръчно колело в зависимост от височината на елемента.

Предвидена е електрическа връзка, така че електрическите брави и други електрически компоненти да могат да бъдат тествани. Елементът може да се отваря и навътре, и навън благодарение на отворената конструкция. Елементът може да бъде напълно проверен преди поставянето му на стойка, така че да се избегнат допълнителни разходи за сервизно обслужване. След извършване на проверката елементът може да бъде транспортиран към изходната ролкова транспортна линия. Ролковата транспортна линия в долната част е оборудвана със стоманени ролки Ø 50 mm с дължина на ролките 300 mm и разстояние между ролките 200 mm.
