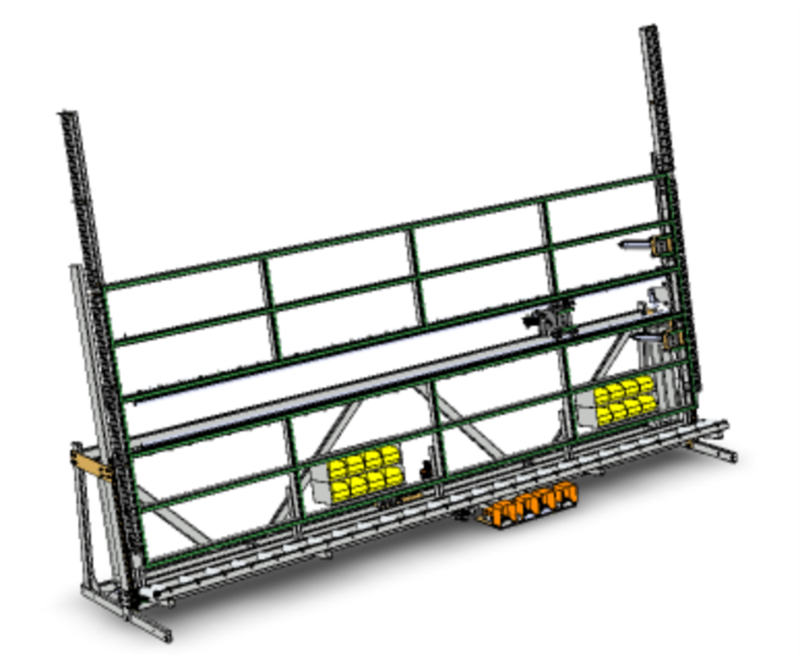

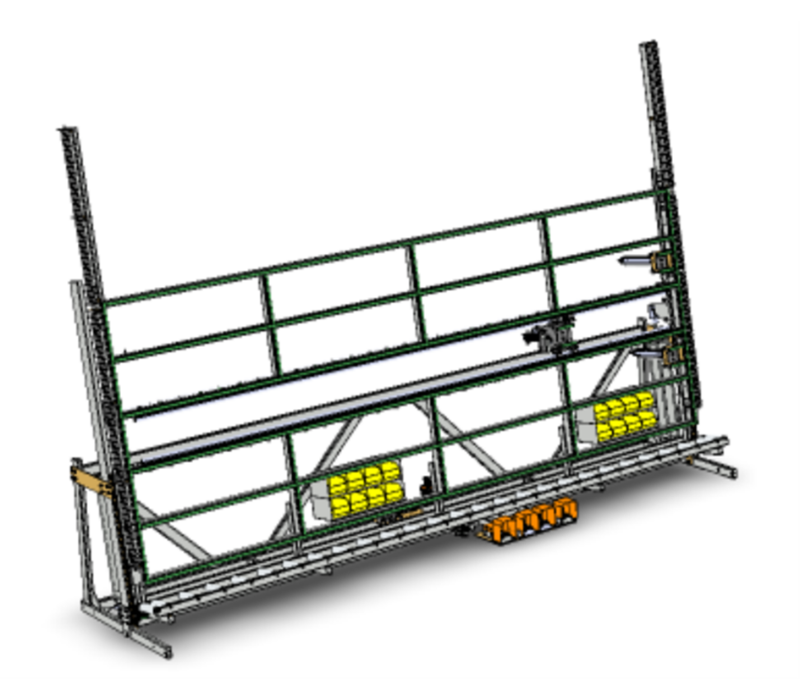

Монтажна и остъкляваща станция
TM-50.44
Вертикална монтажна станция с повдигащо устройство и система за затягане
- Дължина 5.000 mm
- Опорна повърхност стандартно с плъзгащи летви
- Вертикално повдигащо устройство с ход 500 mm
- 2 фиксирани и 1 подвижна пневматична скоба
- Максимална товароносимост 600 kg
Монтажна станция за всички вертикално изпълнявани ръчни операции с елементите, като монтаж на обков на касата, окачване на крилото в касата, остъкляване и нанасяне на уплътнител, крайна проверка и др.
Елементът се затяга от дясната страна на ролковата транспортна линия с 2 фиксирани пневматични скоби. Лявата страна на елемента се затяга с ръчно подвижната пневматична скоба. Това затягащо устройство може лесно да се премества по линейна направляваща.
Ролковата транспортна линия е оборудвана с пневматично повдигащо устройство с ход 500 mm, управлявано чрез крачен педал за ергономична работа. Максималната товароносимост е 600 kg.
Ролковата транспортна линия е с обща дължина 5.000 mm и е оборудвана със защитна ролка от лявата и дясната страна за транспортиране на елементите без повреждане. Общите размери са 5.000 x 1.100 x 3.200 mm. Опорната повърхност стандартно е оборудвана с плъзгащи летви, но опционално може да бъде оборудвана и с филц, четки или гумени ролки. В опорната повърхност са интегрирани 16 отделения за поставяне на материали. Ролковата транспортна линия е оборудвана с ролки с дължина 200 mm.
