При нашия клиент Monument инсталирахме нова линия за окончателен монтаж на дървени каси и крила.

Линията за крила се състои от въртяща маса за цялостно вкарване на уплътненията в крилата. Благодарение на въртящата система операторът остава на едно място, а масата се завърта по време на вкарването на уплътненията. Въртящата маса може също да се изтегля, така че да бъде адаптирана според размерите на крилото. Въртящата маса е и подвижна благодарение на колелата със спирачка.

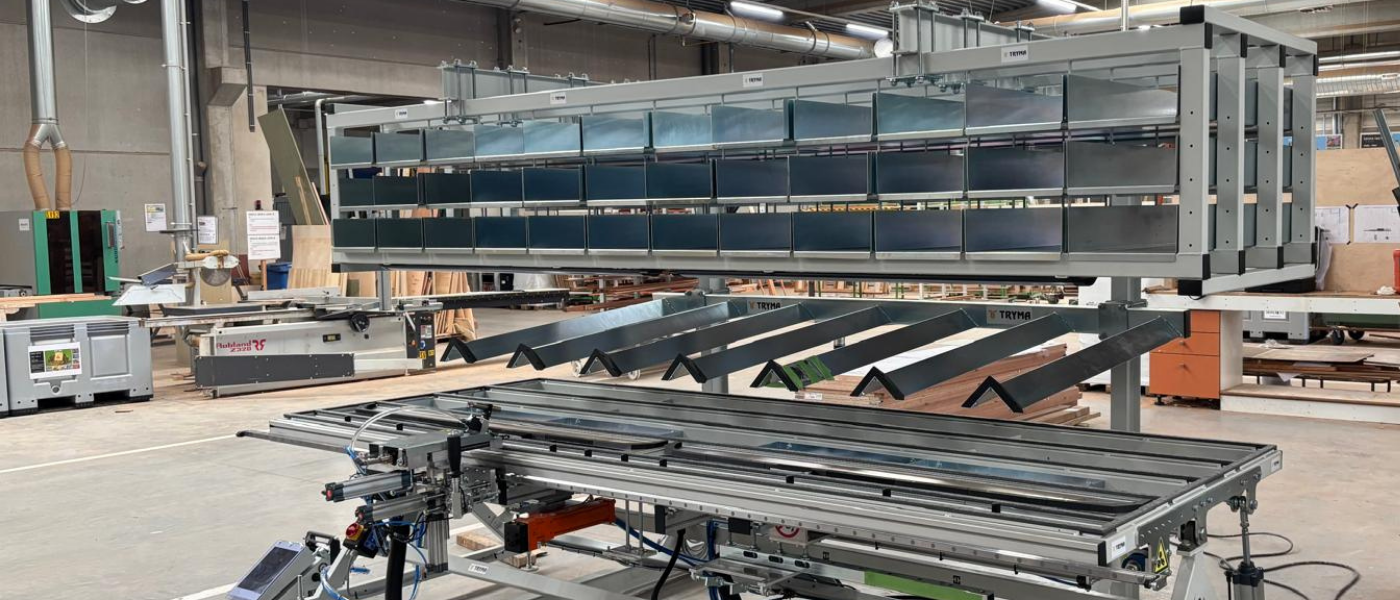

След вкарването на уплътненията обковът се монтира върху крилата. За тази цел беше инсталирана маса за обков с центрираща система за определяне на дължината на обкова. Обковът се отрязва по дължина посредством щанца за обков. Различните компоненти на обкова се съхраняват прегледно в магазин за обков над работната маса.

Линията за каси започва с вертикална ролкова транспортна линия и интегрирана монтажна маса. Тази монтажна маса е подвижна по релси. След вертикалното поемане на касата работната маса се премества извън ролковата транспортна линия. След това работната маса се накланя пневматично, така че операторът да може напълно да завърши касата с уплътнения и обков. Работната маса е оборудвана с 4 подвижни и изтеглящи се опорни греди, които могат да се регулират според размерите на елемента. След монтажа масата отново се накланя във вертикално положение и се връща във вертикалната ролкова транспортна линия. След това елементът може лесно да бъде преместен от 1 оператор към следващото работно място.

Между монтажната маса и пресата за остъкляване и контрол беше инсталиран подвижен междинен буфер. По този начин се компенсират различните тактови времена на двете работни места. Междинният буфер се състои от 1 конструкция, оборудвана с 5 вертикални ролкови транспортни линии, която е подвижна по 2 релси със спирачка.

Пресата за остъкляване и контрол е оборудвана с 2 автоматично прибиращи се и подвижни затягащи греди. По този начин елементите могат лесно да бъдат преместени към изходната ролкова транспортна линия. След затягането на елемента контролната станция може да се наклони пневматично до положение 90° за ергономично окачване на крилото/крилата. След окачването операторът може да отваря и затваря крилото за тестване на целия елемент. При необходимост елементите могат да бъдат и остъклени на това място.

В края на вертикалната монтажна линия беше поставена изходна ролкова транспортна линия. От тази позиция елементите могат да бъдат транспортирани към транспортна количка или с помощта на товарен мост да бъдат поставени върху стелаж за прозорци.
